TRATAMENTO DE ÁGUA EM COMUNIDADES DE PEQUENO PORTE

As Comunidades de Pequeno Porte geralmente tem o seu núcleo urbano próximo a um manancial de superfície, e apesar de poderem observar um belo caudal, não utilizam a água para consumo, em decorrência da necessidade de um tratamento adequado. Quando nas pequenas comunidades a solução de poços se mostra inviável, tem-se como conseqüência uma deficiência no abastecimento de água tendo em vista que o tratamento convencional, das águas de superfície tem-se mostrado muito oneroso, tanto na fase de implantação como na fase de operação. Como alternativa apresentamos o tratamento através da utilização de um Superfiltro, seqüenciado pela simples desinfecção, com preparo da solução em tanques em uma sala de cloração.


Superfiltro:

A superfiltração, ou dupla filtração, é uma geração de instalações de tratamento de água, aplicável às pequenas comunidades, com grandes vantagens técnicas e econômicas.

A idéia que suscitou a superfiltração decorreu de observações relativas ao comportamento dos filtros russos (clarificadores de contato). A experiência demonstra que estes filtros de fluxo ascendente realizam com eficiência, a floculação, a clarificação e a filtração da água, evitando a necessidade de tratamento prévio em floculadores e decantadores. Constatou-se na realidade que a coagulação e a floculação, realizada em meio poroso e na presença de compostos previamente precipitados, conduzem a resultados excelentes, podendo permitir considerável economia de reagentes. Assim aliando as vantagens reconhecidas dos clarificadores de contato (filtro russo), com a segurança dos filtros rápidos convencionais, surgiu então os “superfiltros” com dupla filtração. Neste caso o filtro russo realiza as funções para os quais são mais indicados, ou seja, a floculação, a sedimentação, e a filtração preliminar, competindo ao filtro convencional com leito de material mais fino, a função complementar, isto é, a filtração mais perfeita e mais segura.

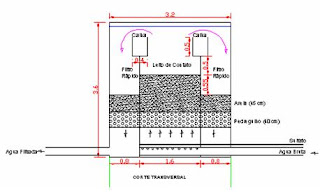

Super filtro duplo de gravidade

No processo de clarificação (filtro ascendente), a água é aplicada com taxa entre 120 e 150 m³/m²/dia, a mesma taxa sendo aplicada na filtração final. A lavagem é feita com vazão entre 0,40 e 0,50 m³/min.

Material filtrante e camada suporte:

O leito de contato é projetado com uma camada de 1,00m de areia preparada com as seguintes características:

Tamanho efetivo entre 0,75 e 0,85mm e coeficiente de uniformidade inferior a 2,0
O filtro rápido compreende uma camada filtrante de areia mais fina composta de duas partes: 0,25m de areia de tamanho efetivo entre 0,45 e 0,55 mm e coeficiente de uniformidade inferior a 1,7 e 0,20 de areia grossa com tamanho efetivo entre 0,8 e 1,2 mm.

A camada suporte para ambos os casos é constituída por quatro subcamadas totalizando 40 cm.

6 a 3 mm...............9 cm
12 a 6 mm..............9 cm
25 a 12 mm............14,0 cm
30 a 25 mm.............8,0 cm

O fundo dos filtros deve ser executado com chapas perfuradas, com orifícios uniformemente distribuídos, perfazendo uma área de 0,25 a 0,35% da superfície.

Descrição do Funcionamento

A água bruta proveniente de mina, córregos, represas, ou de drenos, recebe a dosagem de coagulante comum, geralmente o sulfato de alumínio, dosado por uma bomba dosadora; e entra no espaço central do filtro ascendente, por meio de uma chapa perfurada que distribui o fluxo na camada suporte, a seguir a água flui pela camada de areia, e neste trajeto da água processa-se a sua floculação e a primeira filtração.
A seguir a água já clarificada escoa para o segundo filtro rápido, com movimento descendente da água, atravessando a camada filtrante conforme descrito anteriormente, e a chapa perfurada sendo encaminhada ao reservatório de acumulação onde receberá o cloro, e será bombeada para o reservatório de acumulação e contato com o cloro.
O sistema de lavagem dos filtros faz-se por meio do retorno do reservatório elevado, devendo, portanto processar uma manobra de registros, fazendo com que a água de lavagem entre em fluxo invertido no filtro rápido, removendo as impurezas, e descarregando em uma calha que conduz a água de lavagem para o sistema de drenagem; estando limpo o filtro rápido fecha-se a descarga da calha, e todo volume passará a verter no filtro russo, operando a lavagem em contra fluxo.


Custo


O custo de instalação do sistema de superfiltração tem custo muito inferior a sistemas de tratamento convencionais, acrescido de que as despesas de operação também são muito menores, não só pela simplicidade operacional, como pelo menor consumo de reajentes, além de que os superfiltros produzem água de excelente qualidade, com maior segurança biológica; alia-se a estes fatores as facilidades de construção, e de transporte, razão de sua seleção para projetos de abastecimento de água em comunidades de pequeno porte.
